产品介绍

hwmsvc动态无功补偿装置采用滤波补偿支路(fc) 配合磁控式电抗器(mcr) 的方式，fc 滤波支路滤除系统中特征频次的谐波，并补偿基波容性无功。当系统无功过剩时，滤波补偿支路发出的容性无功由电抗器吸收;当缺乏无功时，

电抗器容量减小，由电容提供容性无功。

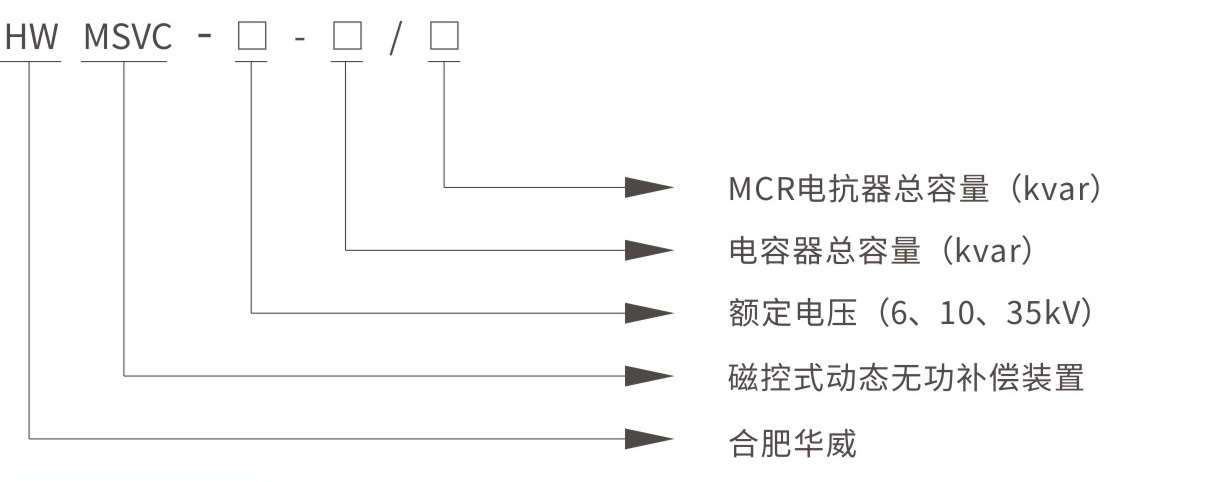

型号说明

功能特点

动态调节:装置电容器固定接入，通过mcr实现无功补偿容量连续动态调节，响应速度快，补偿效果好;

无充放电:电容器无需频繁投切，解决电容器运行中投切引起的充放电问题;

滤波功能:针对背景谐波情况，滤波支路串联合适的电抗器，有效滤除系统谐波，保证系统安全可靠运行;

无过电压:电容器长期在线无过电压存在，可以保证电容器安全，延长其使用寿命;

安全可靠: fc采用支路保护，避免保护死角;

适用性强:可用在新建变电站项目，也可利用变电站原有固定补偿电容器，加装mcr后，即可实现自动补偿功能。

技术参数

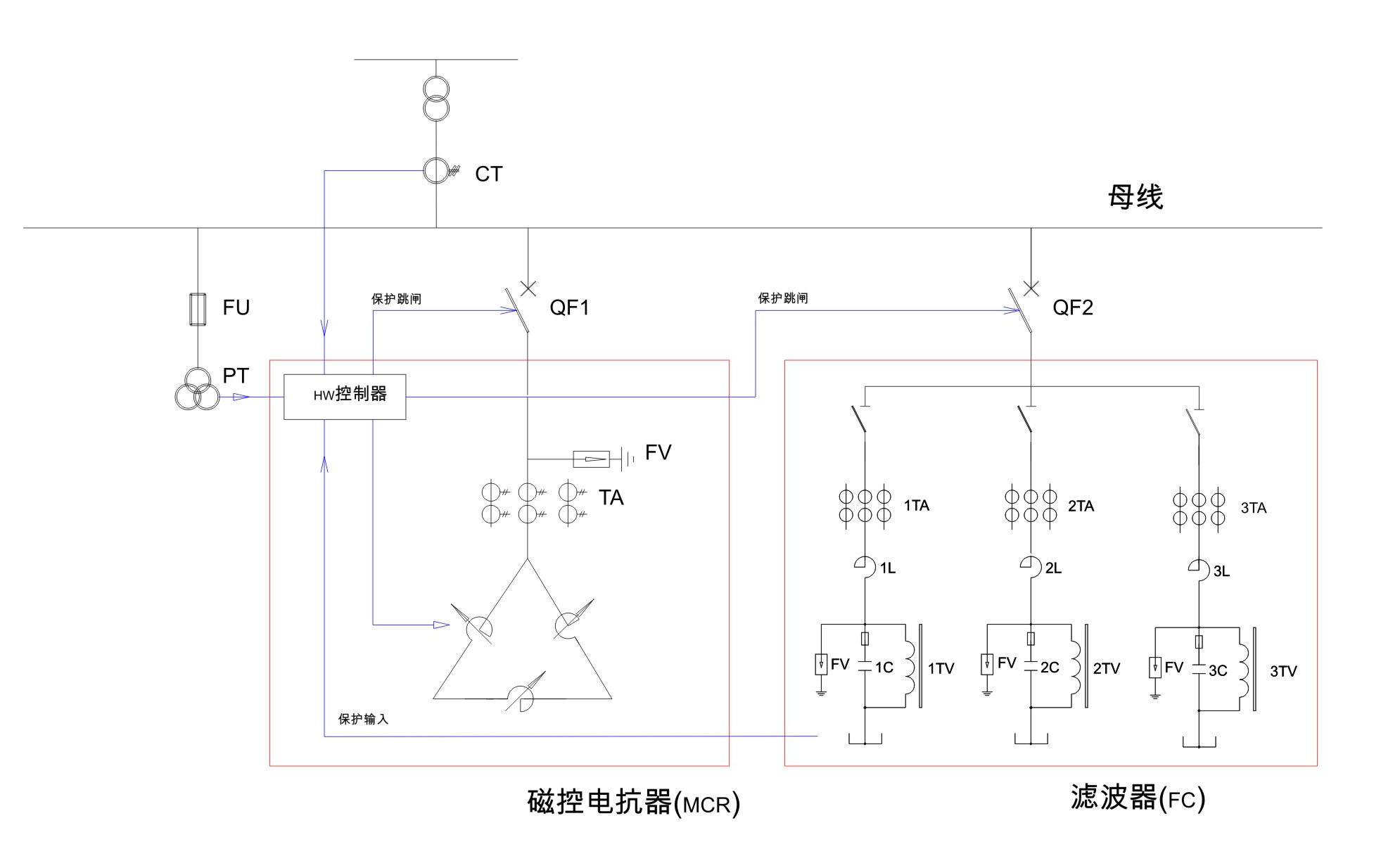

一次系统图

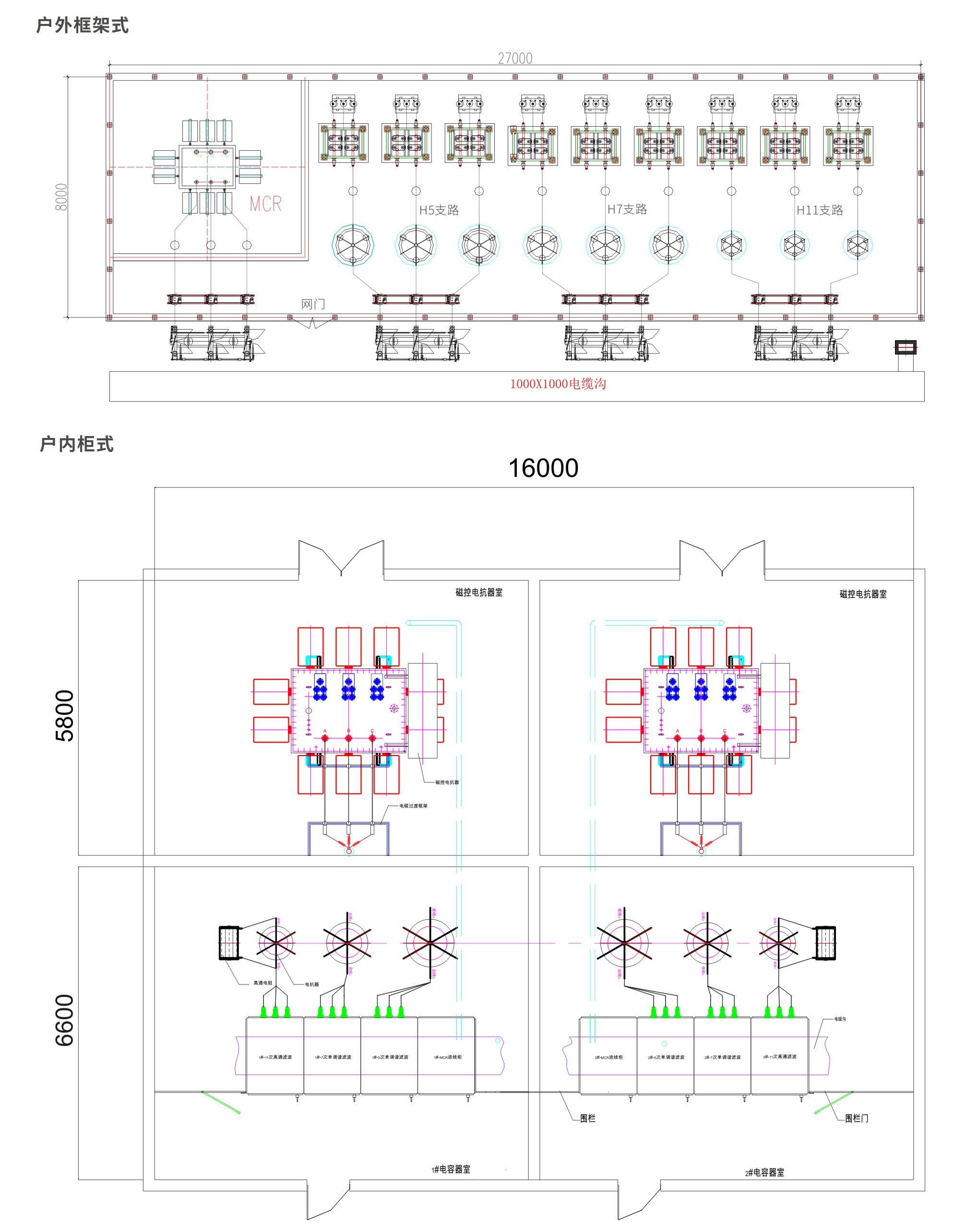

外形示意图

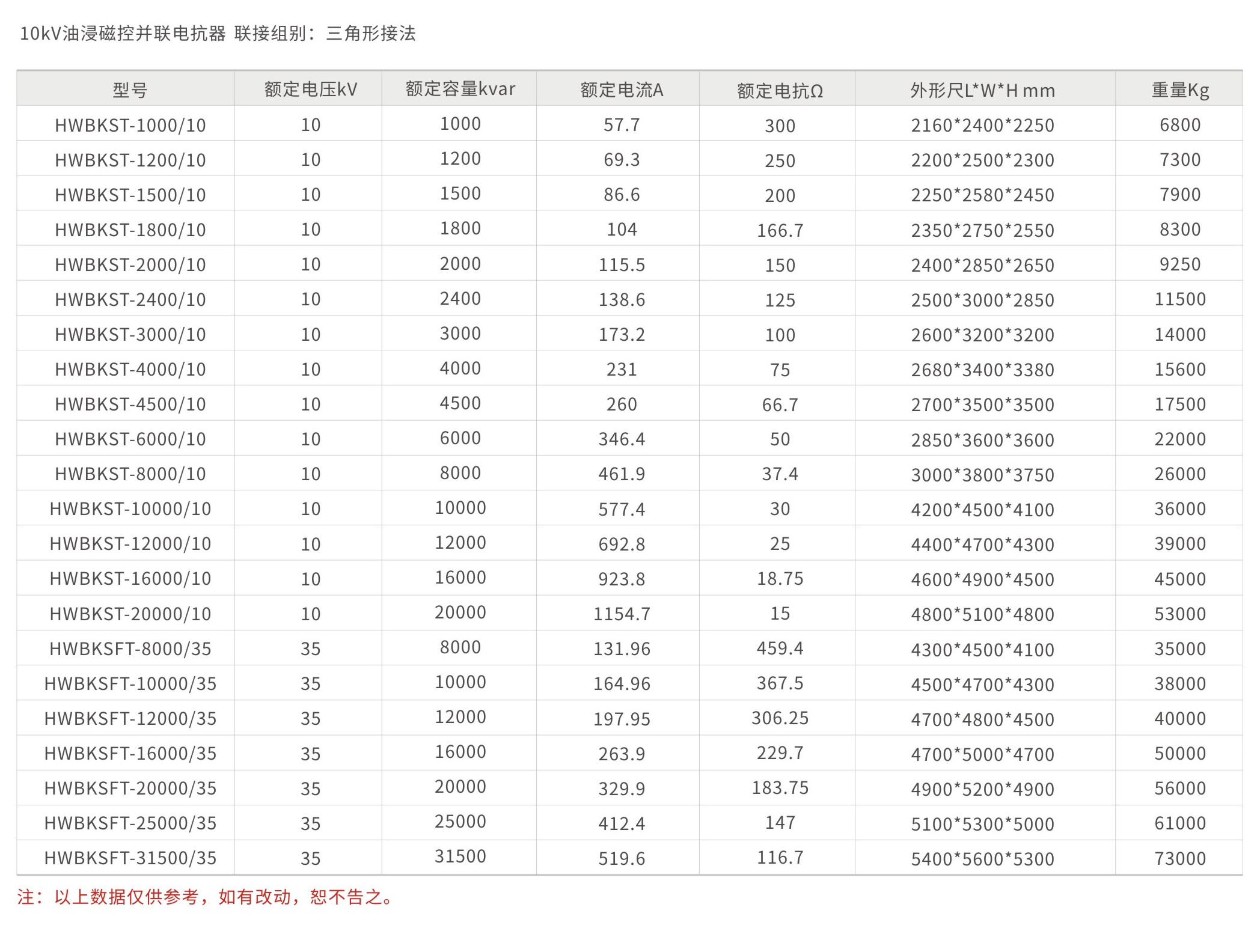

产品选型
