- 产品介绍
-
产品应用
hwosz系列高压线路自动调压器是可以根据线路电压的状况自动调整有载分接开关的档位实现对变压器变比的变化,从而保证输出电压稳定在一定的范围内。它可广泛使用于供电距离比较远、供电负荷大、电压波动大、电能质量达不到使用标准的供电线路。也可以用于电压质量不能满足生产需要的工、矿企业。
调压器共有三部分构成:自耦变压器、有载分接开关和自动控制器。自耦变压器是整个调压器的主体,变压器线圈是自耦式,有载分接开关可以在带载的情况下通过转换开关来调整自耦变压器的档位,自动控制器是整个装置的核心部分,它主要由单片机控制芯片、显示电路、按键电路、电压采样、电流采样、状态输入、通讯端口、控制输出电路、数据存储等电路组成,负责整套设备的安全可靠运行。

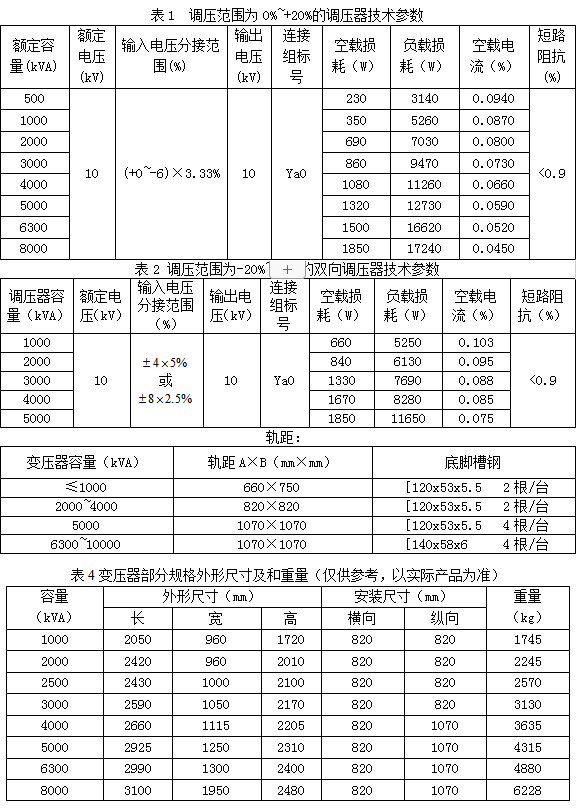

技术指标
l 额定电压:6kv、10kv、35kv;
l 额定容量:500kva~12500kva;
l 额定频率:50hz;
l 相 数:3相;
l 冷却方式:油浸自冷;
l 接线方式:三相三线式星形连接;
l 分接级数:7档或9档;
l 调压范围:-20%~ 20%、0~ 20%;
(其他范围需定制)
产品特点
l 采用自耦式变压器结构,可在±20%的范围内实现有载自动调压;
l 具有优良的控制性能和通信功能,实现了遥测、遥信、遥调和遥控“四遥”功能;
l 采用了独特的抗干扰措施,保证控制器正常工作;
l 控制器设有高、低档位限位保护防止分接开关卡死;
l 有载分接开关油箱和自耦式变压器本体油箱隔离;
l 体积小、容量大、重量轻、损耗低,易于安装;
l 具有显著的降耗节能效果;
性价比高、可靠性高。
