产品应用

hwsvg系列低压静止无功发生器是通过外部电流互感器(ct) ，实时检测负载电流，并通过内部dsp计算来分析负载电流的无功含量，然后根据设置值来控制pwm信号发生器发出控制信号给内部igbt使逆变器产生满足要求的无功补偿电流，最终实现动态无功补偿的目的。

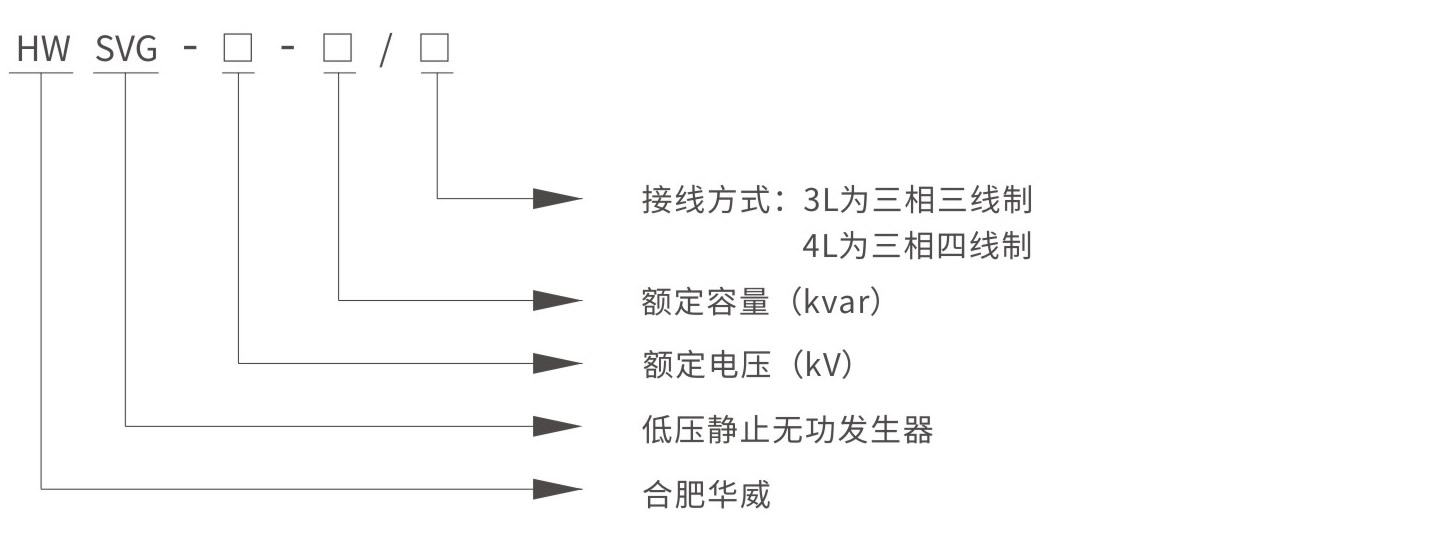

型号说明

技术参数

功能特点

快速响应:响应速度快,对电压闪变的补偿效果好，保障系统安全;

安全可靠:具有过压、欠压、过流、限流、过温、igbt等各种保护功能、瞬时过压等多重保护，装置运行安全可靠;

配电监测:控制系统显示系统电压、电流、有功、无功、功率因数、频率、电压电流谐波含量等电气数据;

补偿精度:感性、容性无功动态双向平滑调节;不放大谐波，而且能在补偿无功功率的同时滤除部分谐波;

模块设计:模块化、冗余化，高可靠性，维护方便;

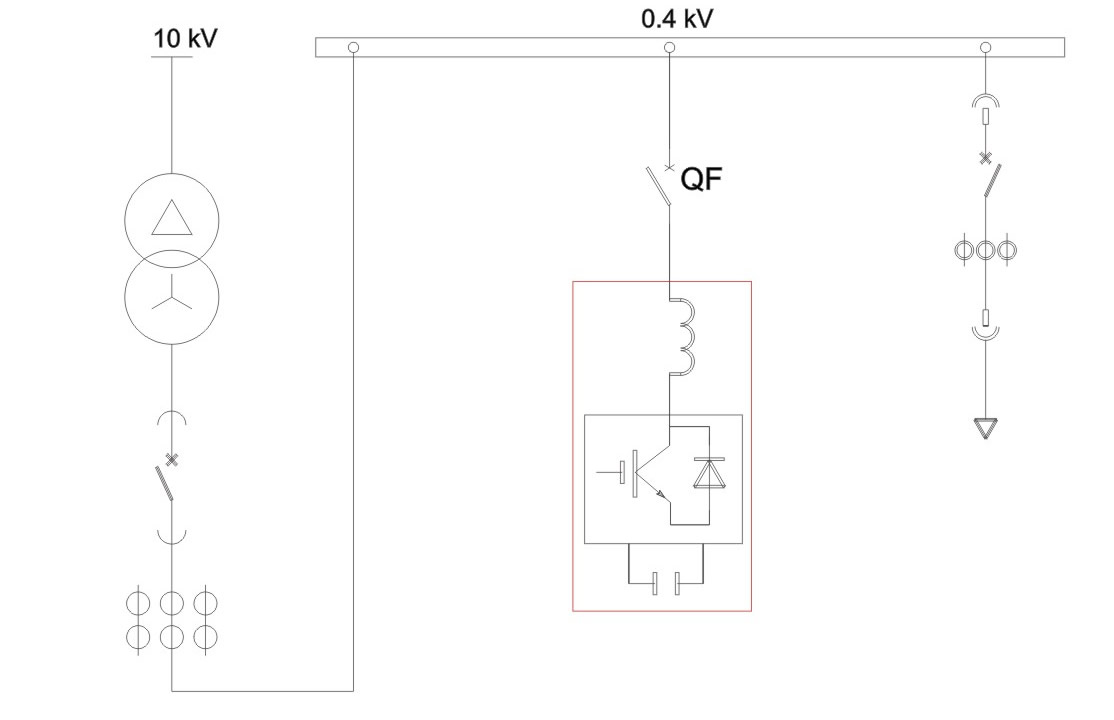

一次系统图

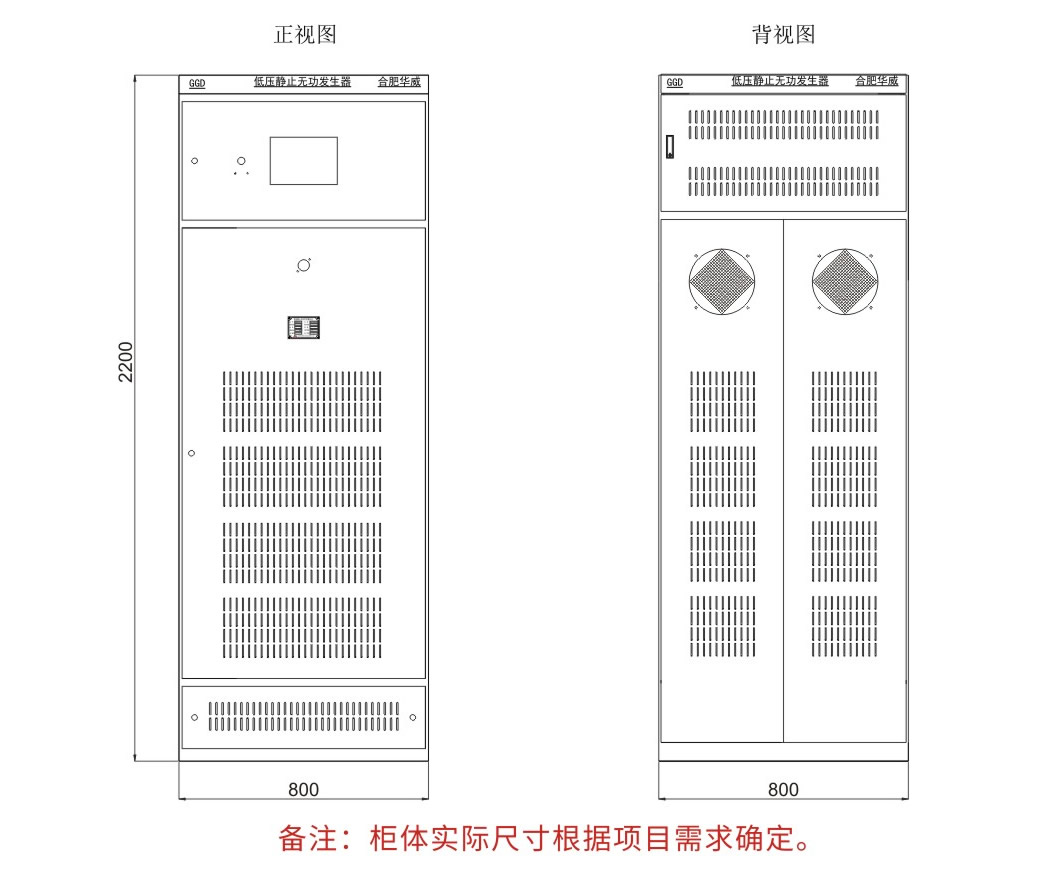

外形示意图

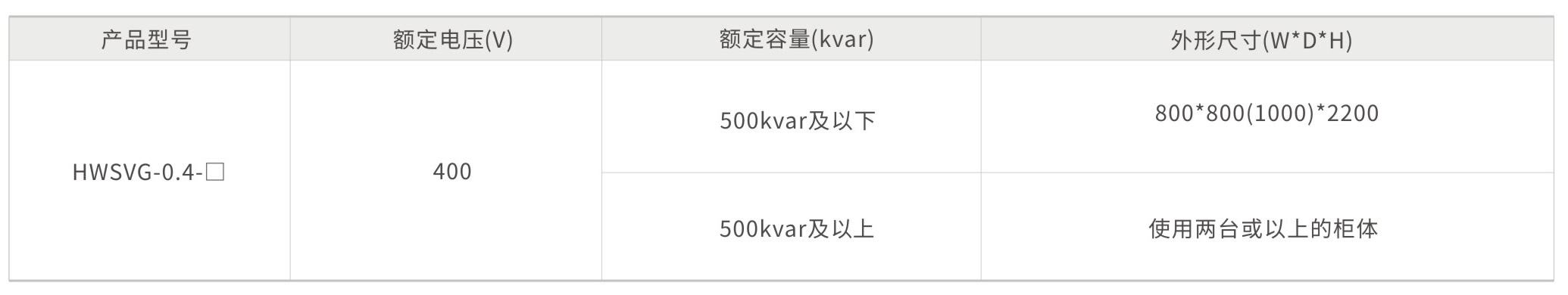

产品选型
